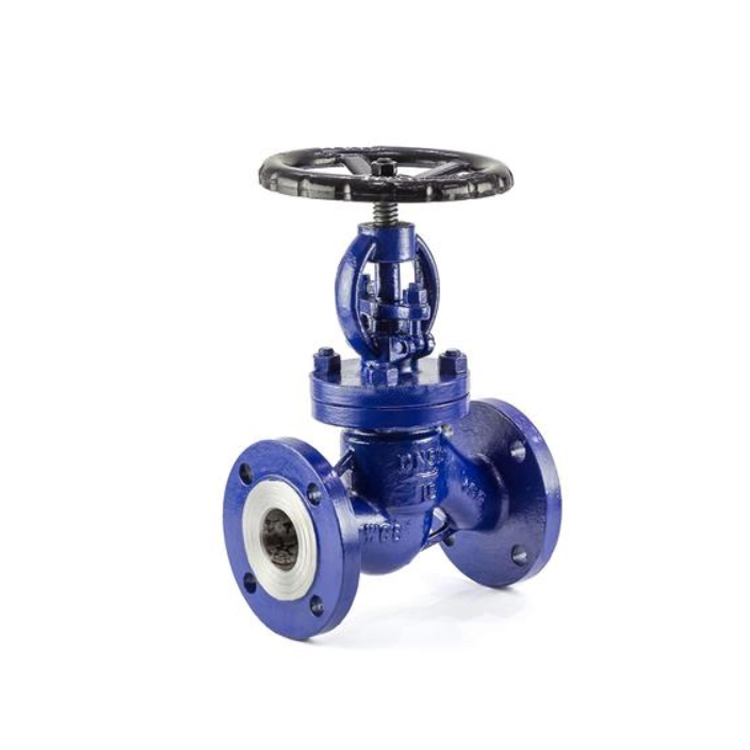

Вентили сальниковые KL-ВЗСА

Описание:

В сальниковой арматуре герметичность соединения крышки с подвижной деталью затвора обеспечивается сальниковым устройством. Суть сальникового устройства в том, что на внешней стороне крышки или корпуса в том месте, где через них проходит шток или шпиндель, создаётся сальниковая камера, в которую укладывается уплотнительный материал — сальниковая набивка. При помощи специальных устройств набивка поджимается вдоль оси шпинделя (штока), упираясь в стенки сальниковой камеры и уплотняется. Таким образом создаётся герметичность и рабочая среда не проникает за пределы корпуса. В арматуре малых диаметров поджатие набивки производится накидной гайкой, больших — специальной деталью (сальником) при помощи двух откидных или анкерных болтов с гайками.

Область применения:

Для систем теплоснабжения
Для паровых систем
Для технологичесих трубопроводов

Корпус Уплотнение Ду Ру Присоединение
Ч – Чугун
С – Сталь
Н – Нержав.сталь		 EPDM – E
NBR – N
Viton – V
PTFE – P		 15–600 1,0–4,0 Резьба – Р
Фланец – Ф

Пример маркировки:

KL-ВЗСА-С-50-2,5-Р Вентиль запорный сальниковый (корпус- сталь, диаметр-50, давление 2,5 МПа), резьбовой

ДУ 15–600 мм
РУ 1,0–4,0 МПа
DN(мм) D k d Øl x n f b L H G KV (м³/ч) Крутящий момент (Нм) Bec (кг)
15 95 65 46 14 x 4 2 14 130 165 95 5 15 3,6
20 105 75 56 14 x 4 2 16 150 170 100 8 20 4,2
25 115 85 65 14 x 4 3 16 160 180 120 11 20 5,4
32 140 100 76 19 x 4 3 18 180 215 140 18 30 8,3
40 150 110 84 19 x 4 3 18 200 225 140 28 30 9,3
50 165 125 99 19 x 4 3 20 230 235 200 47 40 14,1
65 185 145 118 19 x 4 3 20 290 265 200 72 40 19,1
80 200 160 132 19 x 8 3 22 310 300 240 126 100 28,9
100 220 180 156 19 x 8 3 24 350 340 280 170 160 38,3
125 250 210 184 19 x 8 3 26 400 390 360 267 200 60,6
150 285 240 211 23×8 3 26 480 430 360 380 250 78,8
200 340 395 266 23 x 12 4 30 600 490 400 683 350 122,9
250 405 355 319 28 x 12 4 32 730 600 400 1057 500 208


Компания оставляет за собой право вносить
конструктивные изменения
