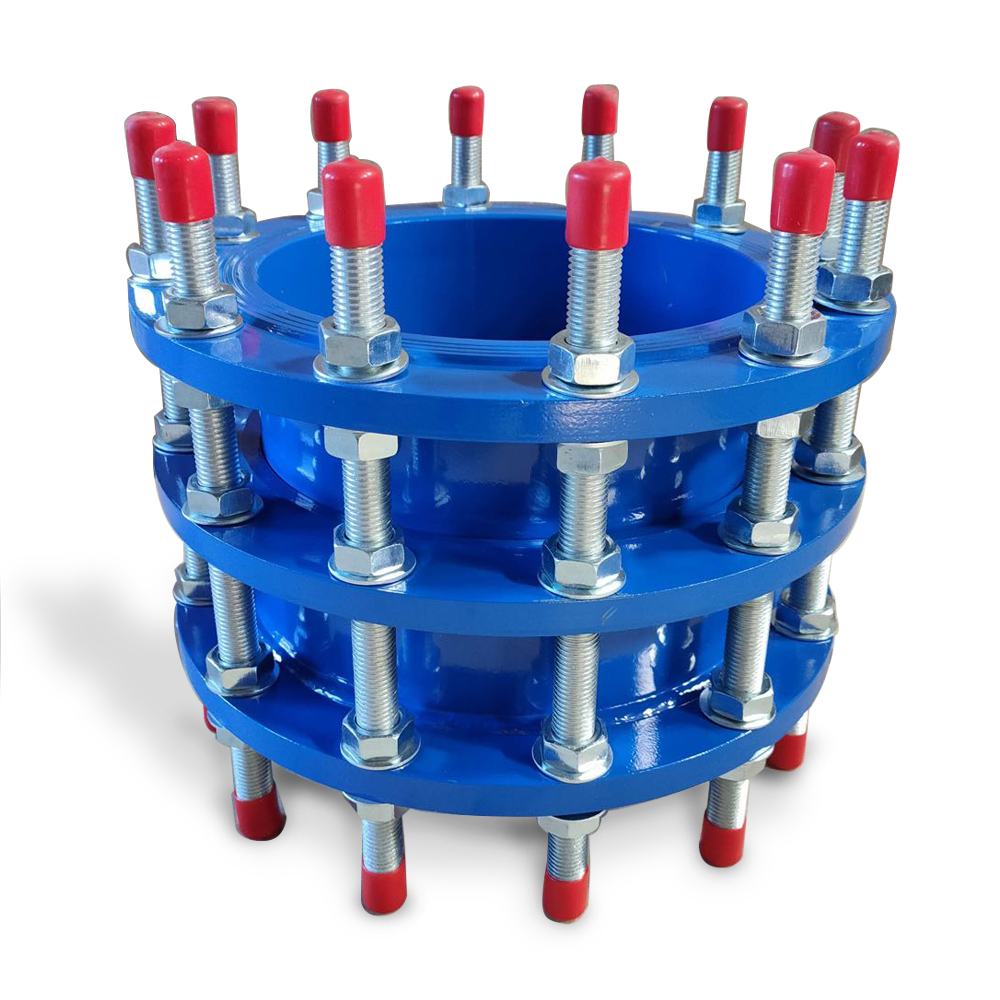

Вставки демонтажные KL-ДВ
Описание:
Данное фасонное быстроразборное изделие, используется для ускорения выполнения монтажных и демонтажных работ при установке на трубопроводы запорной арматуры и имеет ряд достоинств таких как.
– Упрощает установку и замену фланцевого оборудования при переоснащении.
– Демонтажная вставка позволяет добавить, ремонтировать или заменить фланцевое оборудование на трубопроводе.
– Благодаря изменяемому монтажному размеру исключает необходимость точных измерений при фланцевом соединении.
– Отличная работоспособность при различных эксплуатационных условиях.
– 100% герметичность соединения, благодаря наличию уплотнителя.
– Возможность регулирования по длине шпилек.
Область применения:
Для систем водоснабжения
Пример маркировки:
KL-ДВ-200-1,6 — Вставка демонтажная диаметр 200, давление 1,6

| DN (мм) |
D | K | d | ØI x n | f | b | L | L1 | Bec(кг) | |||||||||
| PN 10 | PN 16 |
PN 10 | PN 16 |
PN 10 | PN 16 |
PN 10 | PN 16 | PN 10/16 | PN 10 | PN 16 |
PN 10 | PN 16 |
PN 10 | PN 16 |
PN 10 | PN 16 |
||
| 100 | 220 | 180 | 156 | M16x8 | 3 | 19 | 200 160 |
200 160 |
320 330 |
320 330 |
19,6 | |||||||
| 125 | 250 | 210 | 184 | M16x8 | 3 | 19 | 200 160 |
200 160 |
320 330 |
320 330 |
24,1 | |||||||
| 150 | 285 | 240 | 211 | M20x8 | 3 | 19 | 200 180 |
200 180 |
320 330 |
320 330 |
30,7 | |||||||
| 200 | 340 | 295 | 266 | M20x8 | M20x12 | 4 | 20 | 220 200 |
220 200 |
340 330 |
340 330 |
42,9 | 46,1 | |||||
| 250 | 400 | 350 | 355 | 319 | M20x12 | M24x12 | 4 | 22 | 220 200 |
230 200 |
360 400 |
370 400 |
59,6 | 67,4 | ||||
| 300 | 455 | 400 | 410 | 370 | M20x12 | M24x12 | 4 | 24,5 | 220 210 |
250 210 |
360 400 |
410 400 |
67 | 82,7 | ||||
| 350 | 505 | 520 | 460 | 470 | 429 | M20x16 | M24x16 | 4 | 24,5 | 26,5 | 230 220 |
260 220 |
360 400 |
410 400 |
84,1 | 110,5 | ||
| 400 | 565 | 580 | 515 | 525 | 480 | M24x16 | M27x16 | 4 | 24,5 | 28 | 230 220 |
270 220 |
370 400 |
430 450 |
99,5 | 138,8 | ||
| 450 | 615 | 640 | 565 | 585 | 530 | 548 | M24x20 | M27x20 | 4 | 25,5 | 30 | 250 220 |
270 220 |
390 400 |
430 450 |
130,6 | 150 | |
| 500 | 670 | 715 | 620 | 650 | 582 | 609 | M24x20 | M30x20 | 4 | 26,5 | 31,5 | 260 230 |
280 230 |
390 400 |
440 500 |
149,9 | 230 | |
| 600 | 780 | 840 | 725 | 770 | 682 | 720 | M27x20 | M33x20 | 5 | 30 | 36 | 260 240 |
300 260 |
410 450 |
500 500 |
191 | 318 | |
| 700 | 895 | 910 | 840 | 840 | 794 | 794 | M27x24 | M33x24 | 5 | 32,5 | 39,5 | 260 250 |
300 260 |
410 450 |
500 450 |
254 | 352,6 | |
| 800 | 1015 | 1025 | 950 | 950 | 901 | 901 | M30x24 | M36x24 | 5 | 35 | 43 | 290 250 |
320 260 |
460 500 |
520 600 |
323 | 350 | |
| 900 | 1115 | 1125 | 1050 | 1050 | 1001 | 1001 | M30x28 | M36x28 | 5 | 37,5 | 46,5 | 290 280 |
320 260 |
460 500 |
520 600 |
416 | 400 | |
| 1000 | 1230 | 1255 | 1160 | 1170 | 1112 | 1112 | M33x28 | M39x28 | 5 | 40 | 50 | 290 300 |
340 320 |
500 500 |
560 600 |
491 | 655 | |
| 1200 | 1485 | 1380 | 1390 | 1328 | 1328 | M36x32 | M45x32 | 5 | 45 | 57 | 320 320 |
360 360 |
520 600 |
600 630 |
730 | 730 | ||
