Краны шаровые двухсоставные KL-КШ2

Описание:

Шаровой кран из нержавеющей стали, применяют для агрессивных жидкостей и газов, а так же для пара, горячей, холодной или морской воды, нефтепродуктов и других сред с высоким давлением и температурой. Для процессов производства, где не требуется присутствие оператора, обычно используются шаровые краны с электроприводом. Широкое применение получили в пищевой и химической промышленности за счет нейтральности материалов.

Чугунный шаровой кран предназначен для установки в качестве запорного устройства, полностью перекрывающего поток рабочей среды на трубопроводах, транспортирующих горячую воду, пар и любые неагрессивные среды. Краны серии KL-КШ2 и КШ3 могут быть оснащены электро или пневмо приводами

Область применения:

Для систем теплоснабжения
Для систем водоснабжения
Для систем холодоснабжения

Корпус Ду Ру Присоединение
Ч – Чугун
С – Сталь
Н – Нержав.сталь		 8–300 1,6–4,0 Резьба – Р
Фланец – Ф
Сварка – С



Пример маркировки:

KL–КШ2–Н–250–2,5–Ф Кран шаровый двусоставной (корпус нержавеющая сталь, диаметр – 250, давлени е– 2,5) фланцевый

ДУ 8–300 мм
РУ 1,6–4,0 МПа
DN
(мм)		 Размеры Паспортные данные Размер болтов Кол– во Болтов
/ Гаек		 Момент затяжки Нм Размер ключа (мм)

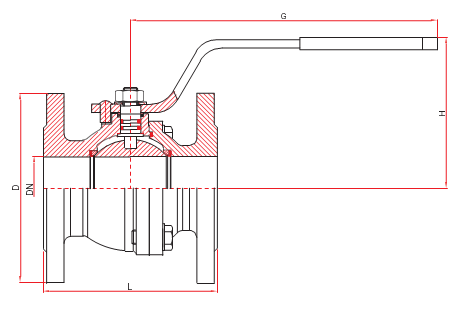

D L H G KV
м3/ч		 Крутящий момент Нм Bec кг
15 95 115 95 160 18 12 2,8 M12X50 4X2 85 19
20 105 120 100 180 35 12 2,8 M12X55 4X2 85 19
25 115 125 105 180 65 12 3,3 M12X55 4X2 85 19
32 140 130 110 180 115 12 4,9 M16X65 4X2 205 24
40 150 140 125 260 190 20 6,1 M16X65 4X2 205 24
50 165 150 130 260 310 20 8,2 M16X65 4X2 205 24
65 185 170 145 310 600 30 11,7 M16X65 4X2 205 24
80 200 180 155 310 950 35 14,8 M16X70 8X2 205 24
100 220 190 180 310 1630 45 19,9 M16X75 8X2 205 24
125 250 200 220 500 2700 70 30,5 M16X80 8X2 205 24
150 285 210 240 500 5000 115 37 M20X80 8X2 400 30
200 340 400 295 700 8000 175 102 M20X90 12X2 400 30
250 405 450 315 1000 12200 325 150 M24X100 12X2 691 36
300 405 450 315 1000 12200 325 135 M24X100 12×2 691 36
