Вентили сильфонные KL-ВЗСИ

Описание:

Запорная арматура, конструктивно выполненная в виде клапана, то есть её запирающий элемент перемещается параллельно оси потока рабочей среды. Применяется для полного перекрытия потока
рабочей среды с определённой герметичностью. В сильфонном вентиле уплотнение подвижных элементов относительно внешней среды обеспечивается сильфонным узлом. Главным его элементом
является сильфон — гофрированная трубка. Сильфонная сборка своей верхней частью неподвижно и герметично соединяется с корпусными деталями арматуры, а нижней — со штоком или золотником
клапана, перекрывая таким образом возможность выхода рабочей среды во внешнюю. Поступательное перемещение штока для управления золотником происходит внутри сильфона, который может
изменять свою длину за счёт деформации гофров.

Область применения:

Для систем теплоснабжения
Для паровых систем.
Для технологичесих трубопроводов

Корпус Уплотнение Ду Ру Присоединение
Ч – Чугун
С – Сталь
Н – Нержав.сталь		 EPDM – E
NBR – N
Viton – V
PTFE – P		 15–600 1,0–4,0 Резьба – Р
Фланец – Ф

Пример маркировки:

KL-ВЗСИ-Ч-100-1,6-Ф Вентиль запорный сильфонный (корпус- чугун, диаметр-100, давление 1,6 МПа), фланцевый

ДУ 15–600 мм
РУ 1,0–4,0 МПа

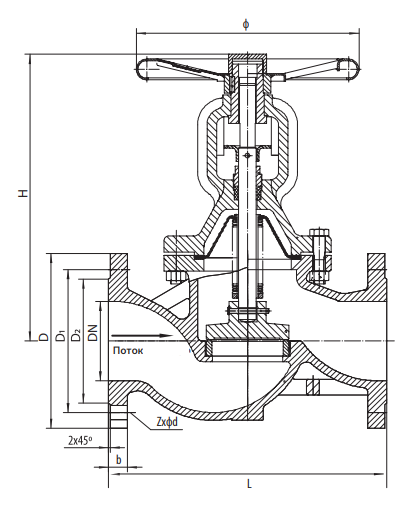

DN (мм) L D D1 D2 b Z x Ød H ф Bec (кг)
15 130 95 65 46 14 4X14 194 120 3,8
20 150 105 75 56 16 4X14 194 120 4,1
25 160 115 85 65 16 4X14 205 140 5,7
32 180 140 100 76 18 4X19 215 140 8,4
40 200 150 110 84 18 4X19 224 140 9,9
50 230 165 125 99 20 4X19 230 160 13,6
65 290 185 145 118 20 4X19 282 200 20,6
80 310 200 160 132 22 8X19 335 220 28,6
100 350 220 180 156 24 8X19 361 280 40
125 400 250 210 184 26 8X19 445 280 60,2
150 480 285 240 211 26 8X23 499 340 78,6
200 600 340 295 266 30 12X23 653 400 124
