Затворы дисковые поворотные двухэксцентриковые KL-ЗД2Э

Описание:

Дисковый затвор — тип трубопроводной арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды.
В дисковых затворах запирающий элемент, то есть затвор, имеет форму диска, который может перекрывать проход рабочей среде через кольцевое седло в корпусе путём поворота (как правило на 90°) затвора вокруг оси, перпендикулярной направлению потока среды, при этом ось вращения диска не совпадает с его осью.

Область применения:

Для систем теплоснабжения
Для систем водоснабжения
Для систем холодоснабжения

Корпус Диск Уплотнение Ду Ру Управление
Ч – Чугун
С – Сталь
Н – Нержав.сталь		 Чугун с эпоксидным покрытием – 1
Нержав. сталь – 2
PTFE – 3		 EPDM – E
NBR – N
Viton – V
PTFE – P
Металл–Метал – M		 50–2000 1,0–2,5 Редуктор – G
Электропривод – E

Пример маркировки:

KL–ЗД2Э–Н–2–M–1000–2,5–G Дисковый поворотный затвор двухэксцентриковый (корпус –нержавеющая сталь, диск – нержавеющая сталь,
уплотнение – металл по металлу, диаметр 1000, давление – 2,5) с редуктором.

ДУ 50–2000 мм
РУ 1,0–2,5 МПа

РУ–1,0

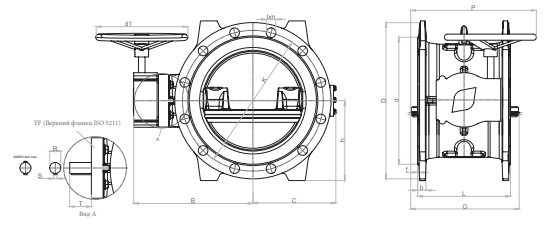

РАЗМЕРЫ – Ру 1,0 ПАСПОРТНЫЕ ДАННЫЕ
DN
(мм)		 D K d Ølxn f b L O B C h d1 P R S T ВЕРХНИЙ ФЛАНЕЦ КРУТЯЩИЙ МОМЕНТ ЗАТВОРА*(Нм) Kv м³/ч Вес (кг)
100 220 180 156 19×8 3 19 190 101 183 119 110 100 141 21,7 8 45 F10 90 600 20
150 285 240 211 23×8 3 19 210 148 225 150 145 100 227 21,7 8 45 F10 240 1400 31,4
200 340 295 266 23×12 4 20 230 200 275 189 172 250 278 21,7 8 45 F10 260 2500 43,8
250 405 355 319 28×12 4 22 250 248 297 220 205 350 366 27,8 8 55 F12 280 4200 66,1
300 460 410 370 28×12 4 24,5 270 282 342 242 232 500 458 27,8 8 55 F12 750 5700 88
350 520 470 429 28×16 4 26,5 290 339 370 264 280 600 548 35,7 10 65 F14 1250 7800 140
400 580 525 480 31×16 4 28 310 385 431 310 292 700 634 41,7 12 65 F14 1760 13000 158
450 640 585 548 31×20 4 30 330 432 462 340 322 700 668 49,6 16 80 F16 2500 15000 218
500 715 650 609 34×20 4 31,5 350 481 524 379 360 700 641 59,6 18 80 F16 3200 19000 269
600 840 770 720 37×20 5 36 390 576 589 437 422 600 715 59,6 18 110 F25 5100 28000 370
700 910 840 794 37×24 5 39,5 430 675 663 480 458 500 724 79,7 22 110 F25 7200 38000 515
800 1025 950 901 41×24 5 43 470 780 728 548 517 500 776 79,7 22 110 F25 12000 50000 636
900 1125 1050 1001 41×28 5 46,5 510 872 845 614 570 500 940 99,8 28 130 F30 19000 67000 957
1000 1255 1170 1112 44×28 5 50 550 970 905 665 634 600 989 119,7 32 130 F30 24000 90000 1351
1200 1485 1390 1328 50×32 5 57 630 1157 1025 800 750 600 1322 119,7 32 165 F35 26000 130000 2070

РУ–1,6

РАЗМЕРЫ – Ру 1,6 ПАСПОРТНЫЕ ДАННЫЕ
DN
(мм)		 D K d Ølxn f b L O B C h d1 P R S T ВЕРХНИЙ ФЛАНЕЦ КРУТЯЩИЙ МОМЕНТ ЗАТВОРА*(Нм) Kv м³/ч Вес (кг)
100 220 180 156 19×8 3 19 190 101 183 119 110 100 141 21,7 8 45 F10 60 600 20
150 285 240 211 23×8 3 19 210 148 215 150 145 100 213 21,7 8 45 F10 200 1400 31,4
200 340 295 266 23×8 3 20 230 200 265 189 172 200 239 21,7 8 45 F10 230 2500 43,8
250 400 350 319 23×12 3 22 250 248 290 220 205 250 302 27,8 8 55 F12 240 4200 64,5
300 455 400 370 23×12 4 24,5 270 282 342 242 232 400 408 27,8 8 55 F12 600 5700 88,5
350 505 460 429 23×16 4 24,5 290 339 366 264 280 600 536 35,7 10 65 F14 900 7800 124,1
400 565 515 480 28×16 4 24,5 310 385 430 310 292 600 571 41,7 12 65 F14 1040 13000 146
450 615 565 530 28×20 4 25,5 330 432 447 340 322 700 658 49,6 16 80 F16 1800 15000 180
500 670 620 582 28×20 4 26,5 350 481 505 379 360 700 692 59,6 18 80 F16 2000 19000 236
600 780 725 682 31×20 5 30 390 576 584 437 422 600 638 59,6 18 110 F25 2880 28000 326
700 895 840 794 31×24 5 32,5 430 675 636 480 451 500 714 79,7 22 110 F25 4200 38000 515
800 1015 950 901 34×24 5 35 470 780 728 548 517 500 776 79,7 22 110 F25 8000 50000 635
900 1115 1050 1001 34×28 5 37,5 510 872 789 614 564 500 913 99,8 28 130 F30 13700 67000 902
1000 1230 1160 1112 37×28 5 40 550 970 905 665 634 600 989 119,7 32 130 F30 20400 90000 1200
1200 1455 1380 1328 41×32 5 45 630 1157 1025 800 735 600 1322 119,7 32 165 F35 22000 130000 2050

РУ–2,5

РАЗМЕРЫ – Ру 2,5
DN
(мм)		 D K d Ølxn f b L Вес (кг)
100 235 190 156 23×8 3 19 190 28,3
150 300 250 211 28×8 3 20 210 37,3
200 360 310 274 28×12 4 22 230 49,9
250 425 370 330 31×12 4 24,5 250 78
300 485 430 389 31×16 4 27,5 270 99,6
350 555 490 448 34×16 4 30 290 140
400 620 550 503 37×16 4 32 310 165
450 670 600 548 37×20 4 34,5 330 226
500 730 660 609 37×20 4 36,5 350 284
600 845 770 720 41×20 5 42 390 350
700 960 875 820 44×24 5 46,5 430 580
800 1085 990 928 50×24 5 51 470 750
900 1185 1090 1028 50×28 5 55,5 510 960
1000 1320 1210 1140 57×28 5 60 550 1310
