Затворы дисковые поворотные осевые резьбовое присоединение KL-ЗДОР

Описание:

Дисковый затвор — тип трубопроводной арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к
направлению потока рабочей среды. В дисковых затворах запирающий элемент, то есть затвор, имеет форму диска, который может перекрывать проход рабочей среде через кольцевое седло в корпусе путём поворота (как правило на 90°) затвора вокруг оси, перпендикулярной направлению потока среды, при этом ось вращения диска является его собственной осью . В связи с некоторой схожестью формы затвора с бабочкой, в англоязычных странах дисковые затворы носят название butterfly valve

Область применения:

Для систем теплоснабжения
Для систем водоснабжения
Для систем холодоснабжения

Корпус Диск Уплотнение Ду Ру Управление
Ч – Чугун
С – Сталь
Н – Нержав.сталь		 Чугун с эпоксидным покрытием – 1
Нержав. сталь – 2
PTFE – 3		 EPDM – E
NBR – N
Viton – V
PTFE – P		 32–1400 1,0–2,5 Рукоятка – H
Редуктор – G
Электропривод – E

Пример маркировки:

KL–ЗДОР–С–2–E–300–2,5–G Дисковый поворотный затвор осевой с резьбовыми проушинами (корпус – сталь, диск – нержавеющая
сталь, уплотнение – EPDM, диаметр – 300, давление – 2,5) с редуктором

ДУ 32–1400 мм
РУ 1,0–2,5 МПа
t °С

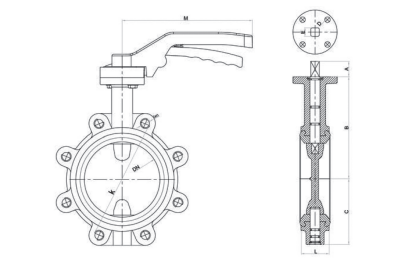

KL–ЗДОР С РУЧКОЙ

DN
(мм)		 A B C D k Ølxn E M L Вес (кг)
40 30 122 56 50 110 M16x4 11×11 190 33 2,5
50 30 127,5 61 50 125 M16x4 11×11 190 43 3,2
65 30 134 70 50 145 M16x4 11×11 190 46 3,7
80 30 157 92 50 160 M16x8 11×11 190 46 5,1
100 30 167 101 70 180 M16x8 14×14 255 52 7
125 30 180 116 70 210 M16x8 14×14 255 56 9
150 30 203 131 70 240 M20x8 17×17 255 56 10,9
200 30 228 164 102 295 M20x12 17×17 355 60 18
250 30 266 197 102 355 M24x12 22×22 355 68 26
300 30 291 223 102 410 M24x12 22×22 355 78 39

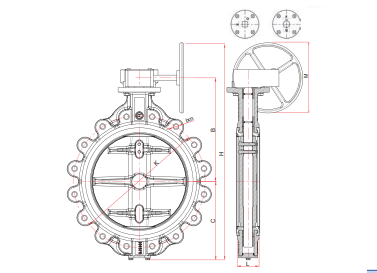

KL–ЗДОР С РЕДУКТОРОМ

DN
(мм)		 B C H k Ølxn D E F G L M Вес (кг)
40 152 56 303 110 M16x4 50 11×11 – – 33 190 7
50 158 61 314 125 M16x4 50 11×11 – – 43 190 8
65 164 70 329 145 M16x4 50 11×11 – – 46 190 8,5
85 187 92 374 160 M16x8 50 11×11 – – 46 190 9,5
100 200 101 396 180 M16x8 70 14×14 – – 52 190 12
125 213 116 424 210 M16x8 70 14×14 – – 56 190 14
150 236 131 462 240 M20x8 70 17×17 – – 56 190 16
200 263 164 410 295 M20x12 102 17×17 – – 60 295 26
250 300 197 574,5 355 M24x12 102 22×22 – – 68 295 35
300 325 223 695,5 410 M24x12 102 22×22 – – 78 295 51
350 370 280 797,5 470 M24x16 125 – 8 28 78 295 68
400 410 312 917 525 M27x16 140 – 8 36 102 390 110
450 450 343 1043 585 M27x20 140 – 12 42 114 500 149
500 500 376 1226 650 M30x20 165 – 16 50 127 700 216
600 585 460 1345 770 M33x20 254 – 18 60 154 600 327
