Затворы дисковые поворотные осевые KL-ЗДО

Описание:

Дисковый затвор — тип трубопроводной арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды.

В дисковых затворах запирающий элемент, то есть затвор, имеет форму диска, который может перекрывать проход рабочей среде через кольцевое седло в корпусе путём поворота (как правило на 90°) затвора вокруг оси, перпендикулярной направлению потока среды, при этом ось вращения диска являтся его собственной осью . В связи с некоторой схожестью формы затвора с бабочкой, в англоязычных странах дисковые затворы носят название butterfly valve

Область применения:

Для систем теплоснабжения
Для систем водоснабжения
Для систем холодоснабжения

Корпус Диск Уплотнение Ду Ру Управление
Ч – Чугун
С – Сталь
Н – Нержав.сталь		 Чугун с эпоксидным покрытием – 1
Нержав. сталь – 2
PTFE – 3		 EPDM – E
NBR – N
Viton – V
PTFE – P		 32–1400 1,0–2,5 Рукоятка – H
Редуктор – G
Электропривод – E

Пример маркировки:

KL–ЗДО–Ч–1–Е–200–1,6–G Дисковый поворотный затвор осевой корпус – чугун; диск – чугун с эпоксидным покрытием;
уплотнение – EPDM; диаметр – 200; давление – 1,6 МПа; с редуктором

ДУ 25–1600 мм
РУ 1,0/1,6/2,5 МПа
t °С

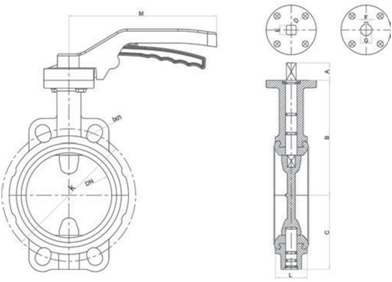

DN 40–300

3DN
(мм)		 A B C D PN 10 PN 16 E M L Вес (кг)
k Ølxn k Ølxn
40 30 122 56 50 110 19х4 110 19х4 11х11 190 33 2,1
50 30 127,5 61 50 125 19х4 125 19х4 11х11 190 43 2
65 30 134 70 50 145 19х4 145 19х4 11х11 190 46 3,2
80 30 157 92 50 160 19х8 160 19х8 11х11 190 46 3,6
100 30 167 101 70 180 19х8 180 19х8 14х14 255 52 5,5
125 30 180 116 70 210 19х8 210 19х8 14х14 255 56 7
150 30 203 131 70 240 23х8 240 23х8 17х17 255 56 8,5
200 30 228 164 102 295 23х8 295 23х12 17х17 355 60 13,8
250 30 266 197 102 350 23х12 355 28х12 22х22 355 68 18,9
300 30 291 223 102 400 23х12 410 28х12 22х22 355 78 30,3

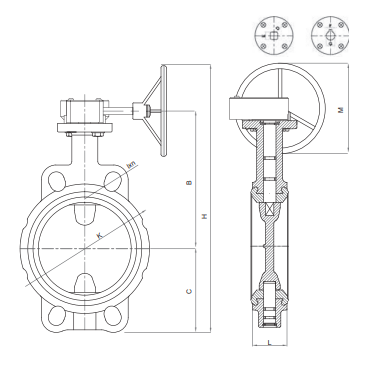

DN 350–600

DN
(мм)		 B C H PN 10 PN 16 D E F G L M Вес (кг)
k Ølxn k Ølxn
40 152 56 303 110 19×4 110 19×4 50 11×11 – – 33 190 6,5
50 158 61 314 125 19×4 125 19×4 50 11×11 – – 43 190 7
65 164 70 329 145 19×4 145 19×4 50 11×11 – – 46 190 7,5
85 187 92 374 160 19×8 160 19×8 50 11×11 – – 46 190 8
100 200 101 396 180 19×8 180 19×8 70 14×14 – – 52 190 10
125 213 116 424 210 19×8 210 19×8 70 14×14 – – 56 190 11,5
150 236 131 462 240 23×8 240 23×8 70 17×17 – – 56 190 13
200 263 164 410 295 23×8 295 23×12 102 17×17 – – 60 295 22
250 300 197 574,5 350 23×12 355 28×12 102 22×22 – – 68 295 27
300 325 223 695,5 400 23×12 410 28×12 102 22×22 – – 78 295 38
350 370 280 797,5 460 23×16 470 28×16 125 – 8 28 78 295 60
400 410 312 917 515 28×16 525 31×16 140 – 8 36 102 390 77
450 450 343 1043 565 28×20 585 31×20 140 – 12 42 114 500 110
500 500 376 1226 620 28×20 650 34×20 165 – 16 50 127 700 135
600 585 460 1345 725 31×20 770 37×20 254 – 18 60 154 600 230
