Затворы шиберные KL-ЗШ

Описание:

Шиберный затвор– это задвижка, у которой запирающий элемент выполнен в виде пластины.
Уплотнительные поверхности элементов затвора шиберной задвижки взаимно параллельны.

Запирающий элемент такой конструкции способен разрезать включения в жидкости, протекающей внутри тела задвижки.
Отсюда вытекает и применение этого типа задвижек: фекальные стоки, целлюлозно–бумажные, нефтегаз и др.

Область применения:

Для систем водоотведения

Шток Корпус Уплотнение Ду Ру Управление
Односторонний – О
Двусторонний – Д		 Выдвижной – 1
Невыдвижной – 2		 Ч – Чугун
С – Сталь
Н – Нержав.сталь		 EPDM – E
NBR – N
VITON – V
PTFE – P
Металл – М		 50–1400 0,6–1,6 Штурвал – H
Редуктор – G
Электропривод – E

Пример маркировки:

KL–ЗШ–О–1–Ч–E–200–1,6–Н Затвор шиберный односторонний с выдвижным штоком (корпус – чугун, уплотнение – EPDM, диаметр –
200, давление – 1,6) со штурвалом

ДУ 50–1400 мм
РУ 0,6–1,6 МПа

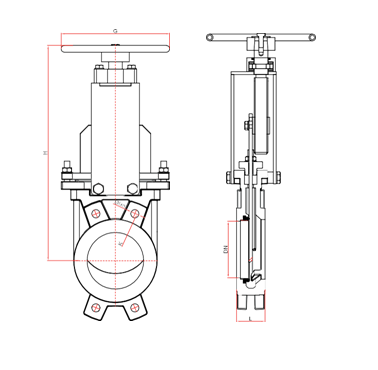

ВЫДВИЖНОЙ ШТОК

3DN
(мм)		 K L H G Вес (кг)
50 125 43 380 180 7,1
65 145 46 430 180 7,9
80 160 46 480 200 10,7
100 180 52 510 200 12,8
125 210 56 580 220 14,8
150 240 56 670 250 21,2
200 295 60 815 300 29,3
250 350 68 1000 320 46,9
300 400 78 1150 350 65
350 460 78 1315 440 96,5
400 515 102 1500 500 128
450 565 106 1650 600 230
500 620 110 1900 800 270
600 725 110 2300 1000 454

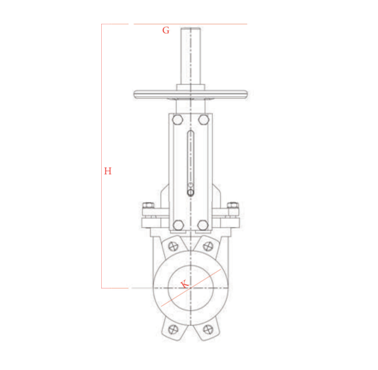

НЕВЫДВИЖНОЙ ШТОК

3DN
(мм)		 K L H G Вес (кг)
50 125 43 330 160 7,1
65 145 46 345 180 8,2
80 160 46 360 200 10,7
100 180 52 381 200 12,8
125 210 56 430 220 14,8
150 240 56 480 250 21,3
200 295 60 605 300 29,4
250 350 68 710 320 46,5
300 400 78 835 350 70
400 515 102 1150 500 128
