Клапаны обратные двустворчатые KL-КОД

Описание:

Вид защитной трубопроводной арматуры, предназначенной для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном. Запорным элементом в данном виде клапанов является подпружиненный диск, пластины или шар.

Область применения:

Для систем теплоснабжения
Для систем водоснабжения
Для систем холодоснабжения

Пример маркировки:

KL-КОД-250 Клапан обратный двустворчатый (диаметр 250)

ДУ 40–4000 мм
РУ 1,6 МПа

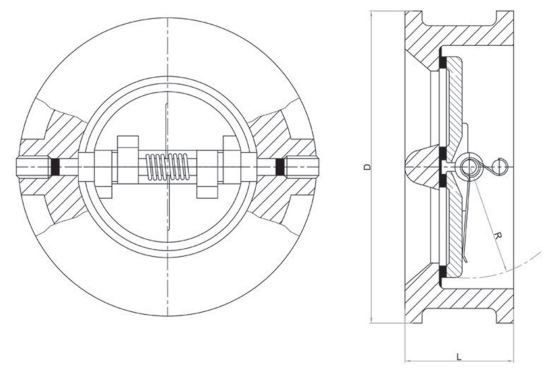

DN
(мм)		 Размеры Параметры Размеры болтов Гайка/болт количество Момент затяжки болтов/ гаек Нм Размер под ключ (мм) Bec кг
D L D1 R KV м³/ч
40 92 33 37 23 30 M16X100 4 205 24 0,9
50 107 43 40 27 45 M16X110 4 205 24 1,4
65 127 46 60 35 70 M16X120 4 205 24 1,9
80 142 64 70 42 120 M16X140 8 205 24 3
100 162 64 88 50 240 M16X140 8 205 24 3,8
125 192 70 115 64 350 M16X150 8 205 24 6
150 218 76 134 77 650 M20X160 8 400 30 7,6
200 273 89 182 102,5 1300 M20X170 12 400 30 14,2
250 328 114 220 125 2100 M24X210 12 691 36 25,7
300 378 114 260 146 3500 M24X210 12 691 36 35,7
350 437 127 298 170 5000 M24X230 16 691 36 49
400 488 140 350 195 8000 M27X250 16 1010 41 59,6
