Клапаны обратные поворотные Тип1 KL-КОП1

Описание:

Вид защитной трубопроводной арматуры, предназначенной для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном. Запорным элементом в данном виде клапанов является подпружиненный диск, пластины или шар.

Область применения:

Для систем теплоснабжения
Для систем водоснабжения
Для систем холодоснабжения

Механизм закрытия Ду Ру
Рычаг противовес – П
Гидравлический депфер – Г		 40–300 1,0–1,6

Пример маркировки:

KL-КОП1-150-1,6 Клапан обратный (тип1) (диаметр 150, давление 1,6 МПа)

ДУ 40–300 мм
РУ 1,0–1,6 МПа

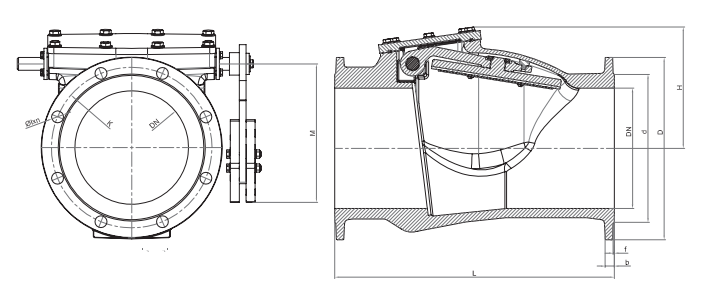

DN
(мм)		 D K d ØI x n f b L M H
50 165 125 99 19×4 3 19 200 150 120
65 185 145 118 19×4 3 19 240 200 145
80 200 160 132 19×8 3 19 260 200 155
100 220 180 156 19×8 3 19 300 220 160
125 250 210 184 19×8 3 19 350 250 175
150 285 240 211 23×8 3 19 400 250 185
200 340 295 266 23х12 4 20 500 300 235
250 400 355 319 28×12 4 22 600 350 270
300 455 410 370 28×12 4 24,5 700 400 305
