Клапаны обратные поворотные Тип2 KL-КОП2

Описание:

Вид защитной трубопроводной арматуры, предназначенной для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и
предотвращают её движение в противоположном. Запорным элементом в данном виде клапанов является подпружиненный диск, пластины или шар.

Область применения:

Для систем теплоснабжения
Для систем водоснабжения
Для систем холодоснабжения

Механизм закрытия Уплотнение Ду Ру
Рычаг противовес – П
Гидравлический депфер – Г		 EPDM – E
NBR – N
Viton – V		 200–1600 1,0–2,5

Пример маркировки:

KL-КОП2-П-E-1000-1,0 Клапан обратный (тип2) с противовесом (уплотнение EPDM, диаметр 1000, давление 1,0 МПа)

ДУ 200–1600 мм
РУ 1,0–2,5 МПа

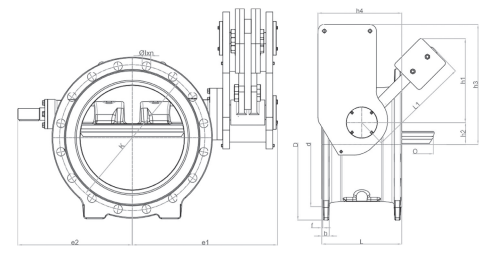

РАЗМЕРЫ – PN10

DN
(мм)		 D K d Ølxn f b L O L1 e1 e2 h1 h2 h3 h4 Вес (кг)
100 220 156 19×8 3 19 190 101 202 210 171 170 22 260 270 25
150 285 240 211 23×8 3 19 210 148 202 231 196 187 36 283 264 36
200 340 295 266 23×8 4 20 230 200 250 320 272 215 40 460 255 54
250 400 350 319 23×12 4 22 250 248 250 368 310 215 50 470 265 78
300 455 400 370 23×12 4 24,5 270 282 300 397 341 263 60 480 277 105
350 505 460 429 23×16 4 24,5 290 39 400 440 374 328 75 562 328 163
400 565 515 480 28×16 4 24,5 310 385 400 490 430 335 85 572 341 200
450 615 565 530 28×20 4 25,5 330 432 500 530 480 410 95 590 350 258
500 670 620 582 28×20 4 26,5 350 481 500 560 510 430 105 600 360 303
600 780 725 682 31×20 5 30 390 576 600 655 633 468 125 722 545 410
700 895 840 794 31×24 5 32,5 430 675 700 710 695 580 155 1080 775 629
800 1015 950 901 34×24 5 35 470 780 800 795 780 645 175 1100 835 860
900 1115 1050 1001 34×28 5 37,5 510 872 900 845 915 775 200 1280 860 1045
1000 1230 1160 1112 37×28 5 40 550 970 1000 945 917 805 210 1290 880 1390
1200 1455 1380 1328 41×32 5 45 630 1157 700 1000 1000 650 250 – – –
1400 1675 1590 1530 44×36 5 46 710 1348 800 1100 1100 700 300 – – –

РАЗМЕРЫ – PN16

DN
(мм)		 D K d Ølxn f b L O L1 e1 e2 h1 h2 h3 h4 Вес (кг)
100 220 180 156 19×8 3 19 190 101 202 210 171 170 22 260 270 25
150 285 240 211 23×8 3 19 210 148 202 231 196 187 36 283 264 36
200 340 295 266 23×12 4 20 230 200 250 320 272 215 40 460 255 54
250 400 355 319 28×12 4 22 250 248 250 368 310 215 50 470 265 78
300 455 410 370 28×12 4 24,5 270 282 300 397 341 263 60 480 277 110
350 520 470 429 28×16 4 26,5 290 39 400 440 374 328 75 562 328 170
400 580 525 480 31×16 4 28 310 385 400 490 430 335 85 572 341 215
450 640 585 548 31×20 4 30 330 432 500 530 480 410 95 590 350 270
500 715 650 609 34×20 4 31,5 350 481 500 560 510 430 105 600 360 345
600 840 770 720 37×20 5 36 390 576 600 655 633 468 125 722 545 480
700 910 840 794 37×24 5 39,5 430 675 700 710 695 580 155 1080 775 650
800 1025 950 901 41×24 5 43 470 780 800 795 780 645 175 1100 835 910
900 1125 1050 1001 41×28 5 46,5 510 872 900 845 915 775 200 1280 860 1080
1000 1255 1170 1112 44×28 5 50 550 970 1000 945 917 805 210 1290 880 1450
1200 1485 1170 1328 50×32 5 57 630 1157 700 1000 1000 650 250 – – –
1400 1685 1590 1530 50×36 5 60 710 1348 800 1100 1100 700 300 – – –
