Клапаны обратные поворотные Тип3 KL-КОП3

Описание:

Вид защитной трубопроводной арматуры, предназначенной для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и
предотвращают её движение в противоположном. Запорным элементом в данном виде клапанов является подпружиненный диск, пластины или шар.

Область применения:

Для систем теплоснабжения
Для систем водоснабжения
Для систем холодоснабжения

Корпус Уплотнение Ду Ру
С – Сталь
Н – Нержав.сталь		 EPDM – E
NBR – N
Viton – V		 25–500 1,0–2,5

Пример маркировки:

KL-КОП3-Н-E-100-2,5 Клапан обратный (тип3)( корпус-нержавеющая сталь, уплотнение-EPDM, диаметр 100, давление 2,5 МПа)

ДУ 25–500 мм
РУ 1,0–2,5 МПа

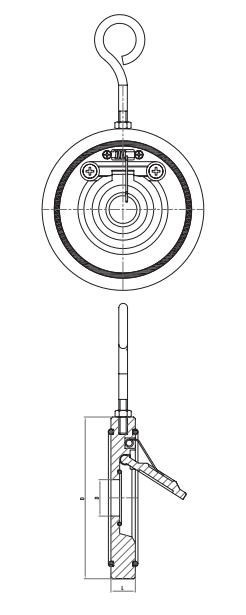

DN
(мм)		 Размеры Параметры
L d PN6 PN10 PN16 PN25 KV
м3/ч		 Bec (кг) Размер болтов Кол–во Болтов / Гаек Момент затяжки Нм Размер ключа (мм)
25 14 14 65 74 74 74 12 0,4 M12X70 4 85 19
32 14 17 76 84 84 84 18 0,5 M16X75 4 205 24
40 14 22 88 94 94 94 22 0,7 M16X75 4 205 24
50 14 32 98 109 109 109 54 0,9 M16X80 4 205 24
65 14 40 118 129 129 129 75 1,3 M16X80 4 205 24
80 14 54 134 144 144 144 112 1,5 M16X90 8 205 24
100 18 70 154 164 164 170 172 2,4 M16X90 8 205 24
125 18 92 184 195 195 198 342 3,3 M16X100 8 205 24
150 20 112 209 220 220 228 490 4,8 M20X110 8 400 30
200 22 154 264 275 275 285 1128 8,1 M20X120 12 400 30
250 26 200 319 330 330 343 1500 13,6 M24X140 12 691 36
300 32 240 375 380 385 403 1914 21,3 M24X150 12 691 36
350 38 270 425 438 444 460 2800 25,8 M24X170 16 691 36
400 44 310 475 490 495 517 3700 48 M27X180 16 1010 41
500 52 405 580 596 617 624 4000 87 M30X200 20 1428 46
