Клапан обратный тарельчатый Тип1 KL-КОТ1

Описание:

Вид защитной трубопроводной арматуры, предназначенной для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и
предотвращают её движение в противоположном. Запорным элементом в данном виде клапанов является подпружиненный диск, пластины или шар.

Область применения:

Для систем теплоснабжения
Для систем водоснабжения
Для систем холодоснабжения

Пример маркировки:

KL-КОТ1-100 Клапан обратный тарельчатый (тип1) диаметр 100

ДУ 15–200 мм
РУ 1,6 МПа

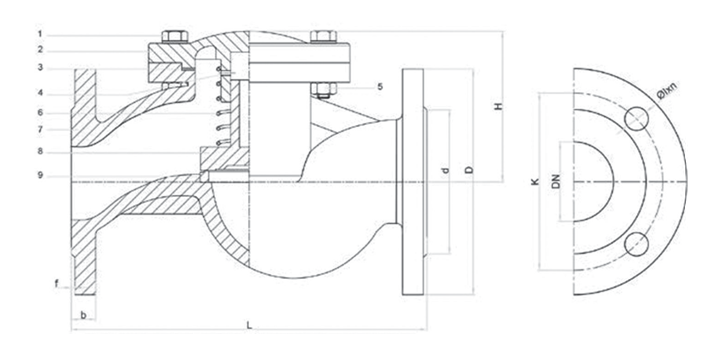

DN
(мм)		 D K d ØI x n f b L H KV
м³/ч		 Вес (кг)
15 95 65 46 14×4 2 14 130 50 3 2,8
20 105 75 56 14×4 2 16 150 50 5,5 3,4
25 115 85 65 14×4 3 16 160 60 8 4,5
32 140 100 76 19×4 3 18 180 75 13 6,4
40 150 110 84 19×4 3 18 200 80 20 8,5
50 165 125 99 19×4 3 20 230 80 33 12,3
65 185 145 118 19×4 3 20 290 110 50 18
80 200 160 132 19×8 3 22 310 120 88 25,2
100 220 180 156 19×8 3 24 350 135 119 35,6
125 250 210 184 19×8 3 26 400 165 187 51
150 285 240 211 23×8 3 26 480 190 266 67,5
200 340 295 266 23×12 4 30 600 225 478 110
250 405 355 319 28×12 4 32 730 295 740 201
