Клапан обратный тарельчатый Тип2 KL-КОТ2
Описание:
Вид защитной трубопроводной арматуры, предназначенной для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном. Запорным элементом в данном виде клапанов является подпружиненный диск, пластины или шар.
Область применения:
Для систем теплоснабжения
Для систем водоснабжения
Для систем холодоснабжения
| Корпус | Диск | Ду | ||
| Ч – Чугун Н – Нержав.сталь Л – Латунь |
Чугун – 1 Нержавеющая сталь – 2 |
15–250 | ||
Пример маркировки:
KL-КОТ2-Н-2-50 Клапан обратный тарельчатый (ти2) (корпус-нержавеющая сталь, диск-нержавеющая сталь, диаметр 50)
ДУ 15–250 мм
РУ 1,6 МПа
| DN (мм) |

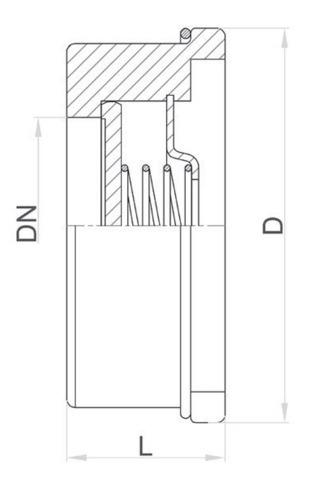

Размеры | ПАРАМЕТРЫ | Размер болтов | Кол–во Болтов / Гаек | Момент затяжки Нм | Размер ключа (мм) | |||
| D | L | KV м3/ч |
Bec (кг) | ||||||
| 15 | 40 | 16 | 4 | 0,1 | M12X70 | 4 | 85 | 19 | |
| 20 | 47 | 19 | 7,5 | 0,2 | M12X80 | 4 | 85 | 19 | |
| 25 | 56 | 22 | 11 | 0,2 | M12X80 | 4 | 85 | 19 | |
| 32 | 76 | 28 | 19 | 0,5 | M16X90 | 4 | 205 | 24 | |
| 40 | 82 | 31,5 | 36 | 0,6 | M16X100 | 4 | 205 | 24 | |
| 50 | 95 | 40 | 47 | 1 | M16X110 | 4 | 205 | 24 | |
| 65 | 115 | 46 | 85 | 1,4 | M16X120 | 4 | 205 | 24 | |
| 80 | 132 | 50 | 123 | 2,1 | M16X130 | 8 | 205 | 24 | |
| 100 | 152 | 60 | 247 | 3,1 | M16X140 | 8 | 205 | 24 | |
| 125 | 184 | 90 | 393 | 7,4 | M16X170 | 8 | 205 | 24 | |
| 150 | 209 | 106 | 683 | 10,5 | M20X200 | 8 | 400 | 30 | |
| 200 | 264 | 140 | 1324 | 17,5 | M20X240 | 12 | 400 | 30 | |
| 250 | 264 | 140 | 1324 | 38,5 | M24X250 | 12 | 691 | 36 | |
