Компенсатор сильфонный KL-КС

Описание:

Сильфон – главный элемент данного вида компенсатора. Представляет собой упругую гофрированную оболочку из металла. Конструкция из сильфона сохраняет герметичности, даже при условии использования в угловых, продольных и поперечных областях. Такие условия не препятствуют его растягиванию и деформированию в различных направлениях. Сильфонный компенсатор чаще всего находит свое применение в системах с жидкими и парообразными средами, а также способен успешно функционировать в агрессивных средах. Данный вид компенсаторов считается крайне надежными, и может использоваться при высоких давлениях до 16 бар и температурах до 400oС.

Изготавливается с фланцевым соединением и под приварку.

Область применения:

Для систем теплоснабжения
Для паровых систем.
Для технологичесих трубопроводов

Пример маркировки:

KL-КС- 50—С Компенсатор сильфонный, диаметр 50 под приварку

ДУ 23–600 мм
РУ МПа

ФЛАНЦЕВЫЙ

DN
(мм)		 Размеры Параметры
D L
+/–5		 Диапазон расширения Эффективная площадь см 2 Bec (кг)
32 140 110 –20/+10 21 2,8
40 150 120 –20/+10 24 3,4
50 165 120 –20/+10 36 4,8
65 185 120 –20/+10 57 5,9
180 –40/+20 6,4
80 200 120 –20/+10 77 7,2
180 –40/+20 8,6
100 220 120 –20/+10 126 8,0
185 –40/+20 9,1
125 250 125 –20/+10 180 11,5
190 –40/+20 12,10
150 285 130 –20/+10 263 13,4
200 –40/+20 15,9
200 340 150 –20/+10 434 18,5
200 –40/+20 20,1
250 405 165 –20/+10 670 26,8
245 –40/+20 28,5
300 460 165 –20/+10 800 42
245

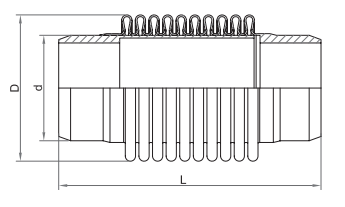

ПОД ПРИВАРКУ

DN
(мм)		 Размеры Параметры
D d L
+/–5		 Диапазон расширения Эффективная площадь см2 Bec (кг)
32 58 42,4 180 –20/+10 21 0,4
40 62 48,3 190 –20/+10 24 0,5
50 76 60,3 185 –20/+10 36 0,6
65 92 76,1 185 –20/+10 57 0,8
240 –40/+20 1,0
80 110 88,9 185 –20/+10 77 1,1
245 –40/+20 1,4
100 141 114,3 200 –20/+10 126 1,4
265 –40/+20 1,8
125 165 139,7 200 –20/+10 180 2,3
265 –40/+20 2,9
150 200 165,1 245 –20/+10 263 3,3
315 –40/+20 4,2
200 252 219,1 265 –20/+10 434 5,0
340 –40/+20 6,3
250 313 273 310 –20/+10 670 8,7
395 –40/+20 11
300 364 323,9 310 –10/+20 800 14
395
